1）驅動方案

      BP2335是一款帶有PFC的高精度降壓型LED恒流控制器，具有有源功率因數校正電路，可以實現很高的功率因數和很低的總諧波失真，內置功率MOS管，工作在電感電流臨界連續模式(BCM),開關損耗小，電源效率高，下圖是電源原理圖。

 圖1  電源原理圖

2）高壓啟動和供電電路

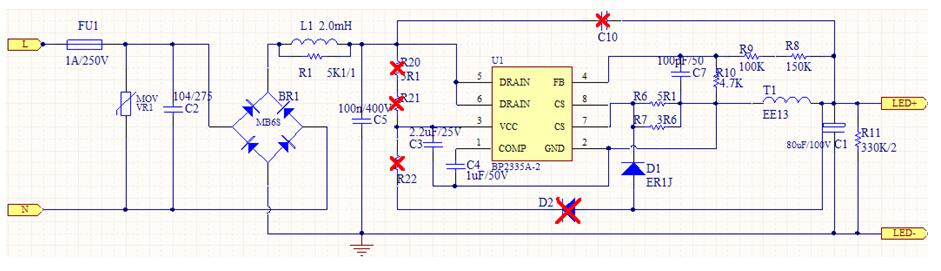

圖2  無需外部供電原理圖

在系統上電后，母線電壓通過內部高壓啟動和供電電路給Vcc引腳的電容充電，當Vcc電壓上升到啟動閾值電壓后，芯片內部開始工作，COMP腳電壓被快速上拉到1.5V并開始逐漸上升，電感電流也隨之上升，從而實現LED電流的軟啟動，有效防止輸出電流過沖。

通過圖2可知無需外部啟動電阻和供電回路，可省去3個電阻、一個二極管和EMC高壓電容，啟動速度快，損耗低，更低成本，實現更小體積。

3）恒流控制，輸出電流設置

LED輸出電流計算設置：

Vref是內部基準電壓

Rcs為電流采樣電阻的值

4）反饋網絡

通過FB引腳來檢測輸出電流過零的狀態，FB引腳閾值電壓設置在0.2V，同時FB引腳也可以用來探測輸出過壓保護(OVP),閾值為1.6V。FB的上下分壓電阻比率可以設置為：

R_FBL的電阻一般設置在5.1K歐姆或者更小，此電源開路保護電壓V_OVP大概為90V。同時為了加強FB節點抗噪聲能力，在FB下分壓電阻(R10)上并聯一個100pF/50V的電容C7

5）多重保護功能

該電源具有多重保護功能以加強系統可靠性，包括LED開路保護、LED短路保護、芯片供電欠壓保護、采樣電阻開路保護、過熱保護。

當LED開路時，輸出電壓逐漸上升，FB腳檢測電壓高于OVP保護閾值時，會觸發保護邏輯并停止開關工作，內部高壓停止對Vcc充電，Vcc電壓下降到欠壓保護閾值時，系統重啟，系統不斷檢測狀態，如果故障解除，系統會重新開始正常工作。

當LED短路時，系統工作在7KHz低頻，以減小短路功耗。

當變壓器飽和時，CS引腳峰值電壓會比較高，當上升到1.5V時，開關停止工作，此逐周期限流功能可以保護功率MOS管、功率電感和輸出二極管。

IC具有過熱調節功能，在驅動電流過熱時減小輸出電流，從而控制溫升，以提高系統的可靠性，內部設定溫度點為140度。

6）主要技術參數

    表1-1、表1-2、表1-3、表1-4分別是電參數。

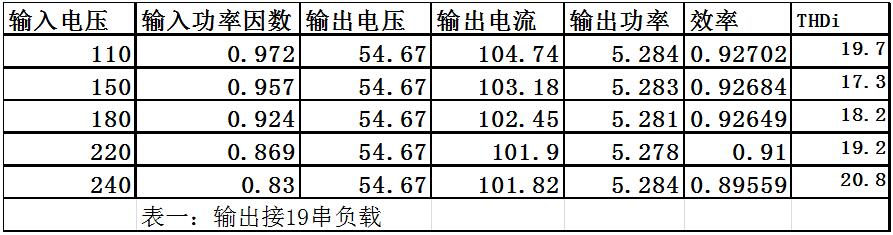

表1-1　電參數1

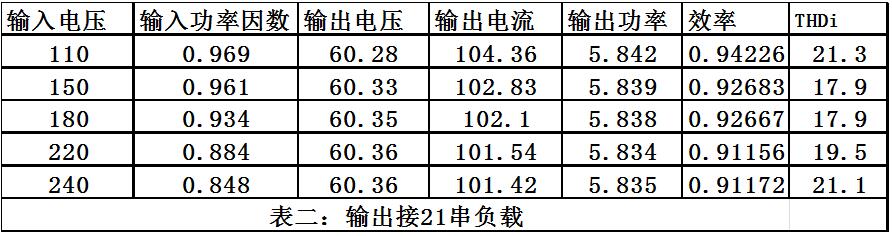

表1-2 電參數2

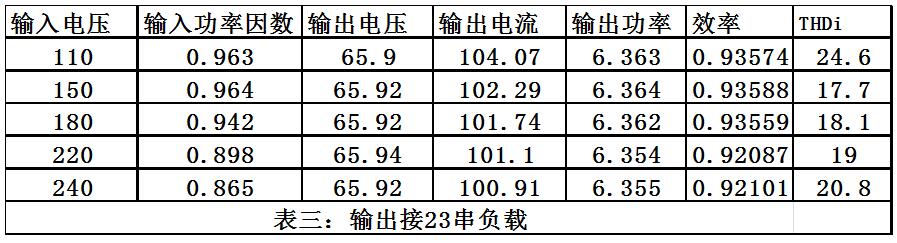

表1-3 電參數3

表1-4 電參數4

從電參數表中可以直觀看出，該款電源具有可靠穩定的工作能力、負載調整率高、高恒流精度、高效率、高功率因數等性能，不僅可以適配全球電壓，而且外圍應用電路非常簡單。同時該款電源只需要較少的元器件就可以實現浪涌1000V和過EMC，電源尺寸小，對于電源效率、PF和安裝體積有要求的地方用此電源更佳，開關電源的調整管工作在BCM模式，因而發熱量小，撇除了傳統線性電源發熱大、體積大、壽命短、容易燒毀、可靠性低、恒流精度低等不足，節省了電源成本。免調試，提高了生產效率，增加功率因素校正電路，自動檢測工作，優化了電磁干擾。

      應用于：球泡燈，射燈，日光燈，筒燈等室內LED照明燈具。
